Feuchte-Analysator erhöht Betriebssicherheit thermischer Solar-Kraftwerke
|
Um Wartungskosten zu reduzieren, ist im Thermal-Solar-Kraftwerk Extresol-1 vom spanischen Betreiber ACS Cobra Energia ein Feuchte-Analysator von Michell Instruments installiert worden, der kontinuierlich den Feuchtegrad des Wärmeträgermediums überwacht und das Kontrollpersonal bei Grenzwertüberschreitung rechtzeitig alarmiert. Dieses Kraftwerk in der Extremadura produziert auf 195 ha mit 156 Parabolrinnenspiegeln - deren Adsorberrohre eine Gesamtlänge von 92 km aufweisen - eine Strommenge von 50 MW.
Parabolrinnenkollektoren bestehen aus länglichen, gewölbten Spiegeln, die die Strahlungsenergie der Sonne auf ein in der Brennlinie verlaufendes Absorberrohr fokussieren. Das in diesen Rohren zirkulierende Wärmeträgermedium, ein temperaturbeständiges, synthetisches Öl, wird dadurch auf mehrere 100°C erhitzt und erzeugt im Kraftwerksblock über einen Wärmetauscher heißen Dampf, der wie bei konventionellen Kraftwerken eine Turbine mit angekoppeltem Generator zur Stromgewinnung antreibt.
Damit Parabolrinnen-Kraftwerke rund um die Uhr Strom liefern können, werden zur Überbrückung der sonnenarmen/-freien Zeiträume zusätzliche Energiespeicher eingesetzt, die mit flüssigem Salz gefüllt sind. Bei hoher Sonneneinstrahlung wird die tagsüber gewonnene Sonnenenergie zusätzlich zur Aufladung der Salz-Speicher verwendet, die nachts ihre Energie an den Ölkreislauf wieder abgeben und damit einen bis zu 7,5-stündigen Volllastbetrieb gewährleisten können.
Als Wärmeträgermedium wird eine Mischung aus Biphenyl/Diphenyloxid eingesetzt, die große Ähnlichkeit mit Wasser bezüglich Aussehen und Viskosität hat, jedoch den Siedepunkt erst bei 300°C aufweist. Damit ist dieses Medium ideal, um Turbinen anzutreiben. Da der Gefrierpunkt dieser Flüssigkeit aber schon bei +12°C liegt, darf dieser im Betrieb nie unterschritten werden.
Das Wärmeträgermedium kann Wasserdampf enthalten, der nachts ein Problem darstellt, wenn das Medium abkühlt, der Dampf den Taupunkt erreicht und sich flüssiges Wasser innerhalb des Öls bildet. Falls dies stattfindet, besteht die Gefahr, dass das Wasser bei der Wiedererwärmung am nächsten Tag verdunstet und sich innerhalb des Öls Dampfblasen bilden, die unter hohem Druck stehen und dadurch potenziell die Anlage beschädigen können. Diese Gefahr kann nur durch ständige Überwachung der Menge des im Öl gelösten Wasserdampfes gebannt werden, um so rechtzeitig innerhalb des Wärmeträger-Kreislaufs geeignete Trocknungsprozesse einzuschalten.

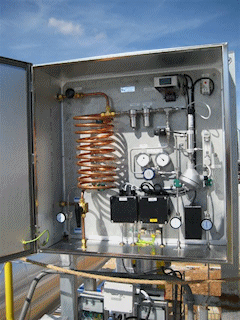

Aufgrund seiner hohen Zuverlässigkeit und des enormen Messbereichs von 0,001 ppm(w) bis zur Sättigung wurde als Feuchte-Analysator der Liquidew von Michell ausgewählt. Dieses Messgerät arbeitet mit einem sehr robusten Keramik-Feuchtesensor, der widerstandsfähig gegenüber chemisch aggressiven Medien ist und zuverlässige Messungen im langfristigen Dauerbetrieb in dichten Flüssigkeiten gewährleistet.
Vorab Austauschservice
Eine Besonderheit und eine enorme Erleichterung bei Wartungsarbeiten bietet der Kalibrier- und Austauschservice, welcher für den Liquidew EExd angeboten wird und zu jeder Zeit die rückführbare Kalibrierung (NIST/USA und NPL/UK) des Systems, auch bei einem Transmitteraustausch, lückenlos gewährleistet. Dies ist möglich, da alle Kalibrierdaten direkt in einem im Transmitter integrierten Flash-Speicher abgelegt sind, so kann ein Austausch vor Ort in Sekunden, sogar von ungeschultem Personal durchgeführt werden. Es sind keine weiteren komplizierten Programmierarbeiten notwendig. Einbauen und loslegen - das sichert minimale Unterbrechungszeiten und spart Zeit und Geld.
